Votre Sikaflex Construction AP vient d’être posé sur un joint de dilatation en béton : combien de temps avant que ce joint soit réellement opérationnel ? La réponse dépend de trois phases de catalyse distinctes que les notices Sika résument trop vite. Formation de peau, polymérisation en profondeur et durcissement complet obéissent à des durées très différentes. Confondre ces étapes génère des défauts courants : surface marquée, joint sollicité trop tôt, réception bâclée.
En bref
- Le Sikaflex Construction AP est un mastic polyuréthane pour joints de dilatation en béton et maçonnerie.
- La formation de peau intervient en 60 minutes à 23 °C et 50 % d’humidité relative.
- La polymérisation progresse à 3 mm par 24 heures dans les conditions standard.
- Le durcissement complet nécessite 28 jours à température ambiante.
- Température, humidité et épaisseur influencent directement la vitesse de catalyse.
Sikaflex Construction AP pour joint de dilatation : rôle et temps de catalyse
Le Sikaflex Construction AP (aussi commercialisé sous la référence 708 Construction en Europe continentale) est un mastic élastique monocomposant à base de polyuréthane, qui polymérise par réaction avec l’humidité ambiante. Il est conçu spécifiquement pour les joints de dilatation et de calfeutrement sur les façades en béton, en maçonnerie et sur les éléments préfabriqués.
Contrairement à un mastic acrylique classique, il offre une capacité de mouvement de 25 % selon la norme ISO 9047 : il peut absorber des variations dimensionnelles du joint de ±25 % de sa largeur initiale sans se fissurer ni se décrocher. C’est précisément ce que demande un joint de dilatation, contraint de suivre les mouvements du bâtiment causés par les cycles thermiques, les vibrations et le retrait du béton.
Le produit est certifié SNJF façade, marqué CE selon la norme EN 15651-1, et présente une résistance en service de -40 °C à +70 °C. Sa dureté Shore A dépasse 20 après 28 jours de durcissement complet, et sa résistance à la traction atteint environ 0,96 MPa. Sur le terrain, c’est l’un des mastics polyuréthane les plus utilisés par les applicateurs spécialisés en étanchéité de façade, notamment parce qu’il s’applique sans primer sur béton brut propre et sec dans la majorité des cas.
La gamme Sika pour les joints de construction comprend également le SikaHyflex-160 Construction (polymères hybrides MS) et le Sikaflex AT Façade. Le tableau ci-dessous compare les principales données de catalyse :
| Produit | Formation de peau | Polymérisation profonde | Durcissement complet |
|---|---|---|---|
| Sikaflex 708 Construction | ~60 min (23 °C/50 % HR) | ~3 mm/24h | 28 jours |
| SikaHyflex-160 Construction | ~60 min (23 °C/50 % HR) | ~3 mm/24h | 28 jours |
| Sikaflex AT Façade | ~80 min (23 °C/50 % HR) | ~3 mm/24h | 6 à 8 heures (superficiel) |
Cet article se concentre sur le Sikaflex Construction AP / 708 Construction, la version la plus courante sur les chantiers français.
Temps de séchage Sikaflex Construction AP : les 3 phases à connaître
C’est le cœur du sujet. La catalyse du Sikaflex Construction AP se déroule en trois phases successives, avec des durées et des implications très différentes pour le chantier.
Phase 1 : la formation de peau (environ 60 minutes)
Dès l’application, le mastic commence à réagir avec l’humidité de l’air. Une peau en surface se forme en environ 60 minutes dans les conditions standard (23 °C, 50 % d’humidité relative). C’est le délai critique à respecter : le lissage du joint doit impérativement se faire avant cette formation de peau, avec un outil mouillé à l’eau savonneuse. Après la peau, la surface n’est plus lissable sans laisser des marques.
La notice technique Sika précise également un temps ouvert d’environ 40 minutes (23 °C / 50 % HR) : c’est la fenêtre pendant laquelle le mastic reste suffisamment fluide pour s’adapter au joint. Sur un joint de façade de 10 à 15 mètres linéaires, il vaut mieux travailler par passes de 3 à 5 mètres pour ne pas dépasser ce délai. Le ruban de masquage doit aussi être retiré avant la formation de peau.
Phase 2 : la polymérisation en profondeur (3 mm par 24 heures)
Après la formation de peau, la catalyse se poursuit en profondeur à une vitesse de 3 mm environ par tranche de 24 heures à 23 °C et 50 % HR. Un joint de 15 mm d’épaisseur (épaisseur typique d’un joint de dilatation de façade avec fond de joint) nécessite donc environ 5 jours pour être catalysé sur toute sa profondeur.
Ce délai correspond au moment à partir duquel le joint peut encaisser des sollicitations mécaniques légères : nettoyage de façade, passage d’outils. Un joint exposé à la pluie 24 heures après application n’est pas compromis en surface, mais reste vulnérable aux chocs mécaniques et aux déformations importantes pendant cette période intermédiaire.
Pour en savoir plus sur la préparation du support avant mastic, c’est par ici.
Phase 3 : le durcissement complet (28 jours)
Le durcissement complet est atteint après 28 jours dans les conditions de référence (23 °C, 50 % HR). À ce stade seulement, le joint a développé toutes ses propriétés mécaniques définitives : élasticité maximale, résistance à la traction à 0,96 MPa, reprise élastique de 90 %. C’est la valeur à retenir pour les PV de réception de chantier.
Facteurs qui influencent la vitesse de catalyse
Les valeurs ci-dessus sont valables pour 23 °C et 50 % HR. Les conditions réelles de chantier s’éloignent souvent de ces conditions de laboratoire, et les temps peuvent varier de façon significative.
La température est le facteur le plus déterminant. En dessous de 10 °C, la catalyse ralentit très sensiblement : comptez 1,5 à 2 fois plus de temps pour chaque phase. À +5 °C (la limite basse d’application indiquée par Sika), la formation de peau peut prendre 2 à 3 heures. Au-dessus de 30 °C, la catalyse s’accélère, mais le temps ouvert se réduit d’autant, ce qui complique le lissage sur les grandes longueurs en été.
L’humidité relative joue un rôle tout aussi important : le polyuréthane polymérise grâce à l’eau contenue dans l’air. Par temps très sec (HR inférieure à 30 %), certains applicateurs humidifient légèrement le fond de joint avant application pour faciliter la catalyse depuis le bas du joint. À l’inverse, une humidité excessive (supérieure à 80 %) accélère la formation de peau mais peut créer des bulles si le support est trop humide.
L’épaisseur du joint détermine directement la durée de la phase 2. Un joint de 10 mm sera catalysé en profondeur en 3 à 4 jours, un joint de 20 mm en 7 jours environ. C’est pour cette raison que la règle de dimensionnement des joints est si importante : largeur égale à 2 à 3 fois l’épaisseur, avec un fond de joint pour contrôler la profondeur.

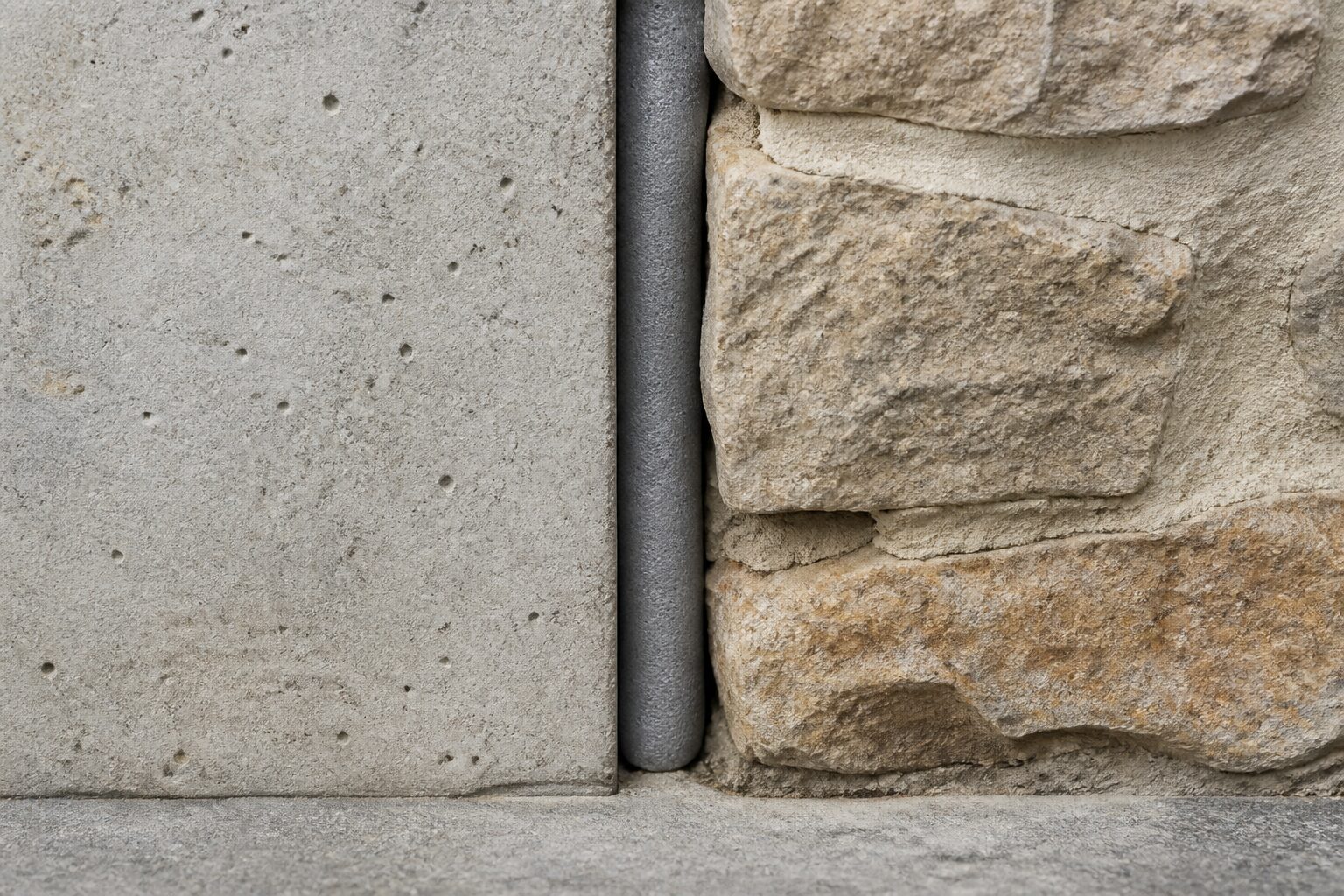

Le fond de joint (en mousse de polyéthylène à cellules ouvertes, recommandé par Sika) laisse passer l’humidité de l’air vers le bas du joint et accélère la polymérisation sur toute l’épaisseur. Un fond à cellules fermées ou trop comprimé ralentit la catalyse en privant le mastic d’humidité par le bas.
Comment maîtriser le rythme de catalyse selon les besoins
Dans certaines situations, on cherche à accélérer ou ralentir la catalyse. Voici les principaux leviers :
Pour accélérer la catalyse, plusieurs actions sont possibles : travailler avec une température de support entre 15 °C et 25 °C, maintenir une humidité ambiante modérée (50 à 70 % HR), utiliser un fond de joint à cellules ouvertes, et en hiver, chauffer avant, pendant et après l’application (au moins 24 heures de suite).
Pour ralentir la formation de peau (sur les longs joints à lisser), il vaut mieux travailler tôt le matin quand les températures sont fraîches, fractionner l’application en passes courtes de 3 à 5 mètres, et humecter légèrement l’outil de lissage.
Ce qu’il ne faut jamais faire : appliquer le Sikaflex en dessous de +5 °C ou sur un support gelé, appliquer sur un support dont la température est inférieure de moins de 3 °C au point de rosée, réhumidifier un joint déjà en phase de formation de peau (irrégularités de surface), ou utiliser un pistolet à air chaud pour accélérer (croûte de surface, polymérisation perturbée en profondeur).
FAQ : vos questions sur le temps de catalyse du Sikaflex
Combien de temps faut-il pour que le Sikaflex sèche avant la pluie ?
L’application doit être réalisée sur un support sec, et le joint doit être protégé de la pluie pendant les 24 premières heures au minimum. En pratique, il est recommandé d’attendre une fenêtre météo de 48 heures sans pluie pour garantir une bonne adhérence et une catalyse sans perturbation de surface. Le support doit être exempt de toute condensation au moment de l’application.
Le Sikaflex Construction AP peut-il être peint après catalyse ?
Le Sikaflex Construction AP n’est pas peinturable avec les peintures acryliques standard. Si la façade reçoit un revêtement, il faut choisir un mastic compatible ou appliquer la peinture avant le joint. Certains revêtements en phase solvant peuvent être appliqués après durcissement complet (28 jours), mais Sika recommande un test de compatibilité préalable.
Quelle est la différence de temps de catalyse entre le Sikaflex 708 Construction et le 521 UV ?
Les données de polymérisation sont proches : le Sikaflex 521 UV (conçu pour les joints de menuiserie et les surfaces exposées aux UV) affiche également une formation de peau en 60 minutes et un durcissement complet en 24 heures pour la phase superficielle. La différence réside surtout dans le domaine d’application et la résistance aux UV, pas dans la vitesse de catalyse. Le 708 Construction reste le produit de référence pour les joints de dilatation de façade en béton et maçonnerie.
Combien de temps attendre avant de soumettre le joint à des mouvements ?
Les mouvements normaux du bâtiment (dilatation thermique quotidienne) peuvent solliciter le joint dès que la polymérisation en profondeur est complète, soit environ 5 à 7 jours pour un joint de 15 mm. Pour les mouvements importants liés à des travaux à proximité, il est plus prudent d’attendre le durcissement complet à 28 jours.
Peut-on fond de joint Sika récupérer une application faite par temps froid ?
Oui, à condition que la température n’ait pas été inférieure à +5 °C et que le support n’ait pas été gelé. Si le mastic a été appliqué par temps frais (entre 5 et 10 °C), le joint finit de catalyser correctement dès que les températures remontent. La catalyse n’est pas annulée par le froid, elle est seulement ralentie de façon réversible.
Conclusion
Le temps de catalyse du Sikaflex Construction AP se lit en trois temps : 60 minutes pour la formation de peau (fin du travail de surface), 3 mm par jour pour la polymérisation en profondeur (5 à 7 jours pour un joint de 15 mm), et 28 jours pour le durcissement complet avec toutes les performances mécaniques. La température, l’humidité et l’épaisseur du joint font varier ces valeurs de façon significative. Un fond de joint à cellules ouvertes et un support correctement préparé sont les deux premiers leviers pour que la catalyse se déroule dans les meilleures conditions.
À lire aussi : Punaise marron dans la maison : signification et solutions
